Hafif Çelik Ev Teknik Özellikleri

PREFABRİKA hafif çelik ev sistemleri; yüksek mukavemetli galvanizli çelik taşıyıcı sistemi, modern yalıtım çözümleri ve uzun ömürlü yapı bileşenleri ile üretilmektedir. Yapılarımız, güvenlik, enerji verimliliği ve kullanıcı konforu ön planda tutularak projelendirilmektedir.

Tasarım Kriterleri

Yapılarımız, Türkiye’de geçerli yönetmelikler ve ilgili mühendislik standartları esas alınarak projelendirilmektedir. Kar yükü, rüzgâr yükü ve deprem etkileri, yapının kurulacağı bölgenin iklim ve zemin koşullarına göre statik hesaplarla belirlenmektedir.

Standart Teknik Değerler

• Kar Yükü: 80 kg/m² (Proje konumuna göre değişebilir.)
• Rüzgâr Hızı: 102 km/saat
• Cephe Isı İletim Katsayısı (U): 0,37 W/m²K
• Çatı Isı İletim Katsayısı (U): 0,42 W/m²K
• Şase Taşıma Kapasitesi: 200 kg/m² (İki katlı yapılarda TS 498 esas alınarak hesaplanmaktadır.)

Taşıyıcı Çelik Sistem

Taşıyıcı sistemde yüksek kaliteli galvanizli hafif çelik profiller kullanılmaktadır. Tüm çelik elemanlar modern rollform teknolojisi ile üretilmekte olup, birleşimler kaynak kullanılmadan yüksek dayanımlı civata ve vidalar ile gerçekleştirilmektedir.

Bu sistem;

• Depreme karşı yüksek dayanım sağlar.
• Paslanmaya karşı uzun ömürlüdür.
• Boyutsal hassasiyet sunar.
• Hızlı ve güvenli montaj imkânı sağlar.
• Gerektiğinde sökülüp farklı bir alana yeniden monte edilebilir.

Duvar Sistemi

Duvar karkası standart olarak 84 mm galvanizli hafif çelik profillerden üretilmektedir. Proje ihtiyaçlarına göre karkas kalınlığı 50 mm ile 300 mm arasında değiştirilebilmektedir.

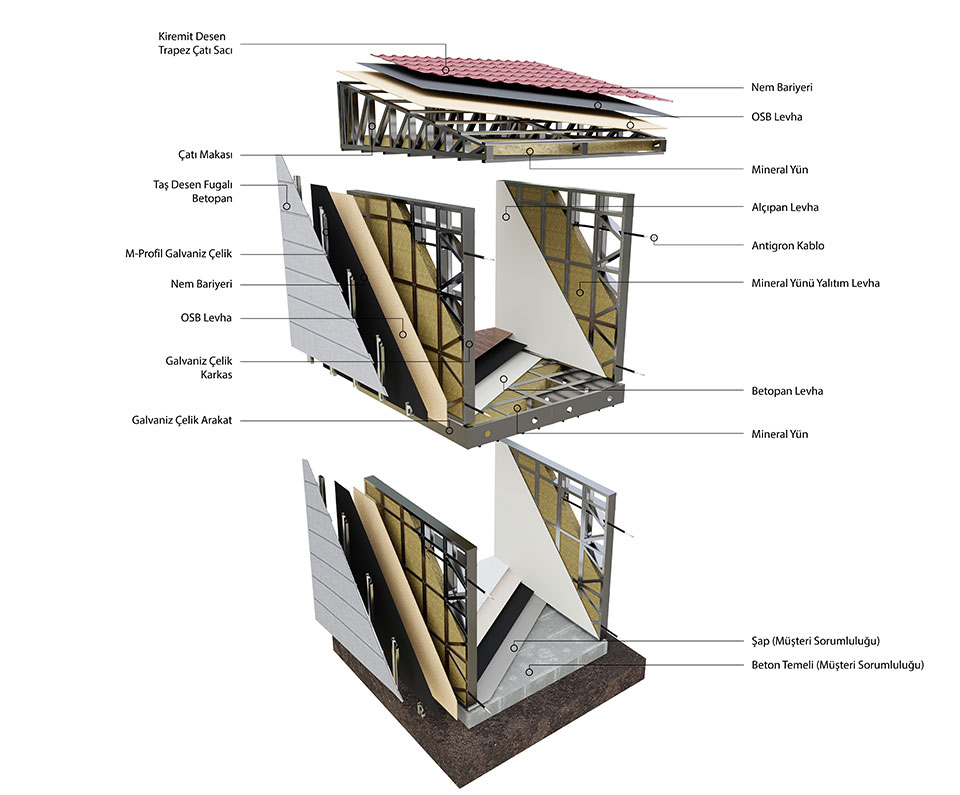

Standart dış duvar sistemi aşağıdaki katmanlardan oluşmaktadır:

• 12,5 mm iç alçıpan kaplama
• 84 mm galvaniz hafif çelik karkas
• 80 mm mineral yün ısı ve ses yalıtımı
• 11 mm OSB levha
• Su ve buhar geçirimsiz nem bariyeri
• Galvaniz M profil
• 8 mm derz betopan
• 10–12 mm dekoratif taş desenli, ahşap desenli veya düz betopan kaplama

Toplam dış duvar kalınlığı yaklaşık 150 mm‘dir.

Islak hacimlerde suya dayanıklı yeşil alçıpan kullanılmaktadır.

Isı ve Ses Yalıtımı

Yapılarımızda standart olarak 80 mm mineral yün kullanılmaktadır. Talebe ve iklim şartlarına bağlı olarak taş yünü uygulaması da yapılabilmektedir.

Yalıtım sistemi;

• Isı kayıplarını azaltır.
• Yazın serin, kışın sıcak yaşam alanı sağlar.
• Ses yalıtımını artırır.
• Yangın güvenliğine katkı sağlar.

Çatı Sistemi

Çatı taşıyıcı sistemi soğuk şekillendirilmiş galvaniz çelik profillerden üretilmektedir.

Projeye göre beşik çatı veya kırma çatı uygulanabilmektedir. Çatı eğimi iklim koşullarına göre yaklaşık %20–30 arasında tasarlanmaktadır.

Çatı sisteminde;

• Galvaniz çelik makaslar
• Galvaniz aşık sistemi
• OSB kaplama
• Nem bariyeri
• Boyalı galvaniz kiremit desenli veya trapez sac kaplama
• Metal yağmur oluğu ve iniş sistemi

kullanılmaktadır.

Tavan Sistemi

Tavan kaplamasında 12,5 mm alçıpan kullanılmaktadır.

Asma tavan üzerinde standart olarak 80 mm mineral yün uygulanmaktadır. Talebe göre çift kat mineral yün veya taş yünü uygulaması yapılabilmektedir.

Islak hacimlerde suya dayanıklı yeşil alçıpan tercih edilmektedir.

Kapılar

Dış kapılar çelik kapı olarak üretilmekte olup galvaniz kasaya ve TSE belgeli güvenlik kilidine sahiptir.

İç kapılar Amerikan panel kapı olup ahşap kasalıdır. Talebe bağlı olarak PVC veya alüminyum kapılar da uygulanabilmektedir.

Pencereler

Pencerelerde yüksek kaliteli PVC doğrama sistemi kullanılmaktadır.

Standart cam sistemi;

• 4+12+4 mm çift cam (Isıcam)
• Isı ve ses yalıtımlı
• Vasistaslarda buzlu cam

İsteğe bağlı olarak renkli PVC veya alüminyum doğrama seçenekleri sunulmaktadır.

Merdiven Sistemi

İki katlı yapılarda kullanılan merdiven sistemi galvaniz çelik taşıyıcı iskelete sahiptir.

İç mekânlarda ahşap basamak, dış mekânlarda ise baklavalı sac uygulaması yapılabilmektedir. Korkuluk sistemi alüminyum veya isteğe bağlı farklı malzemelerden üretilebilmektedir.

Boya ve Dış Cephe

Dış cephede UV dayanımlı akrilik esaslı boya kullanılmaktadır.

İç cephede alçı sıva uygulaması sonrasında su bazlı iç cephe boyası uygulanmaktadır.

Kaplama seçenekleri arasında;

• Taş desenli betopan
• Ahşap desenli betopan
• Fugali kaplama
• Yalıpan cephe sistemleri

bulunmaktadır.

Elektrik Tesisatı

Elektrik tesisatı sıva altı olarak uygulanmaktadır.

Kullanılan tüm kablo, sigorta, anahtar ve prizler TSE standartlarına uygun malzemelerden seçilmektedir.

Sayaç, bina dışı enerji bağlantıları ve topraklama uygulamaları müşteri sorumluluğundadır.

Sıhhi Tesisat

Temiz su tesisatında PPRC borular, atık su tesisatında PVC borular kullanılmaktadır.

Sıhhi tesisat altyapısı sıva altı olarak hazırlanmakta olup bina dışı bağlantılar müşteri tarafından yapılmaktadır.

Temel Sistemi

Yapının montajından önce statik projeye uygun beton temel hazırlanmalıdır.

Radye temel veya mühendislik projesinde belirtilen temel sistemi uygulanmalıdır.

Hafriyat, zemin etüdü ve beton işleri müşteri sorumluluğundadır. Yapı beton zemine çelik ankrajlar ile güvenli şekilde sabitlenmektedir.

Garanti

PREFABRİKA tarafından üretilen hafif çelik yapılar, üretim ve montaj kaynaklı imalat hatalarına karşı garanti kapsamındadır.

Garanti; kullanıcı kaynaklı hasarlar, doğal afetler, yetkisiz müdahaleler ve kullanım hatalarından kaynaklanan deformasyonları kapsamaz. Servis taleplerinde arızanın doğru tespit edilebilmesi amacıyla ilgili bölgenin fotoğraf ve gerekli teknik bilgilerinin paylaşılması istenebilir.
